專業生產各類型薄膜開關16年

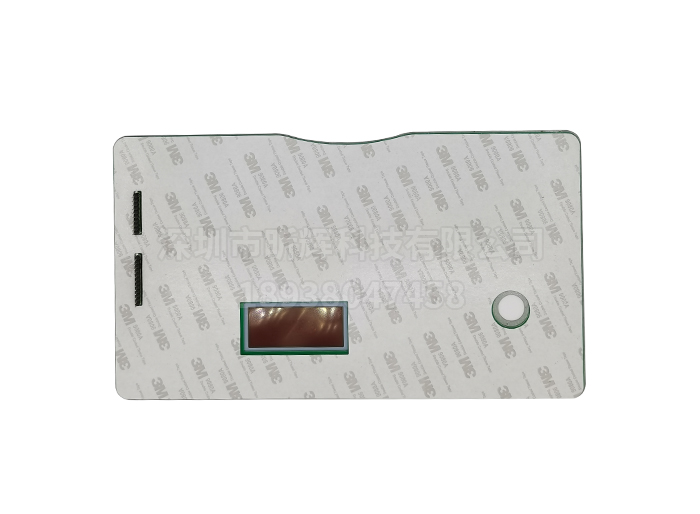

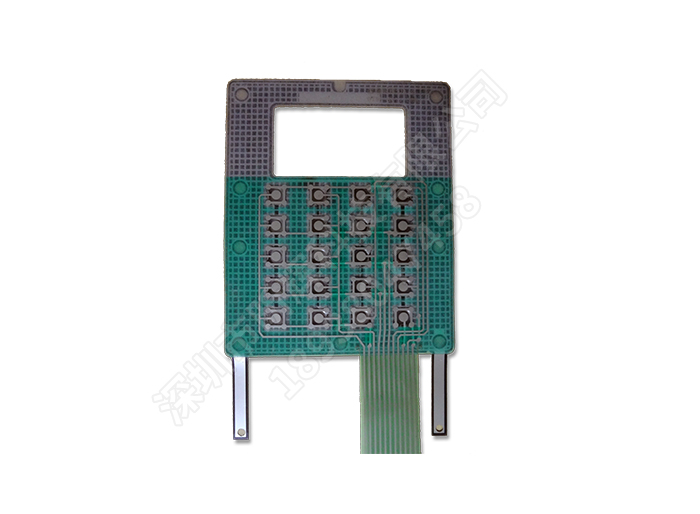

PCB薄膜開關是指開關的圖形和線路是制作在普遍的印刷線路覆銅板上。
PCB薄膜開關的特點是取材方便，工藝穩定，阻值低，并可在其背面直接焊接電路中的某些組件。在面積不大的情況下，可省去硬質襯板層。PCB可做0.5mm-3.0mm的厚度，PCB薄膜開關一般都采用金屬導片作為導通迷宮觸點，故較好的手感。所不利的方面，是在整機中裝聯不及軟性薄膜開關方便，往往需要焊接連接器并通過扁平電纜將引線引出。硬性薄膜開關的信息反饋除蜂鳴信號、LED指示外，普遍可采用金屬手感彈片。
薄膜開關參數相同 | ||
電子性質 | 工作電壓：≤50V（DC） | 工作電流：≤100mA |
接觸電阻：0.5~10Ω | 絕緣電阻：≥100MΩ（100V/DC） | |
基板耐壓：2kV（DC） | 回彈時間：≤6ms | |
回路電阻：50Ω、150Ω、350Ω，或根據用戶的需求。 | 絕緣油墨耐壓：100V/DC | |
機械性能 | 可靠性使用壽命：>100萬次 | 閉合位移：0.1～0.4mm（觸覺式）0.4～1.0mm（觸覺型） |
工作力：15~750g | 導電銀膏的遷移：55℃，溫度90%，56小時后，兩根導線之間為10mΩ/50VDC | |
銀漿線上沒有氧化和雜質 | 銀漿線寬大于等于0.3mm，最小間距0.3mm，線條毛邊小于1/3，線條間隙小于1/4 | |
引腳間距標準2.54 2.50 1.27 1.25mm | 當d=10mm的鋼筋時，出線的抗彎能力為80倍 | |
環境參數 | 工作溫度：-20℃～+70℃ | 儲存溫度：-40℃～+85℃，95%±5% |
大氣壓力：86～106KPa | ||
打印索引索引 | 印刷尺寸偏差±0.10mm，輪廓邊線不清晰，織造誤差±0.1mm | 色差為±0.11mm/100mm，銀膏線完全被絕緣油墨覆蓋 |
沒有墨水散落，沒有字跡殘缺 | 色差不超過兩級 | |
不得有折痕或油漆剝落 | 透明窗應透明干凈，顏色均勻，無劃痕、針孔和雜質 | |
